Hint
Bei selbstgebauten Weichen sollten die Schienen nicht mit anderen Schienen verschraubt werden. Bei Temperaturänderungen können die geschraubten Schienen unterschiedlich wandern und dabei die Schienenstühlchen der filigranen Weiche abreißen.

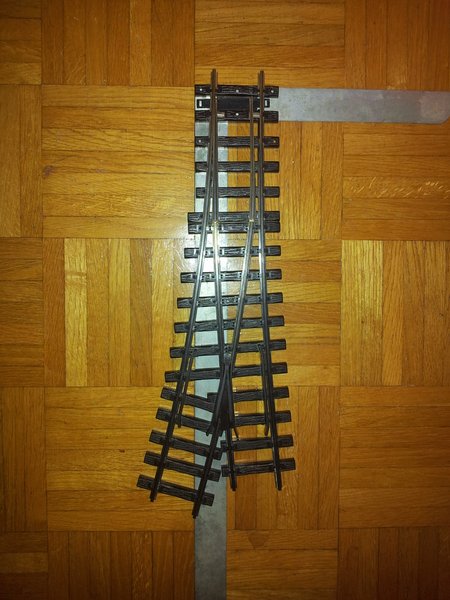

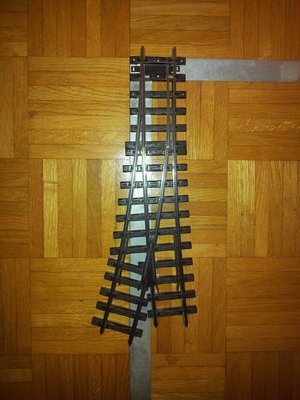

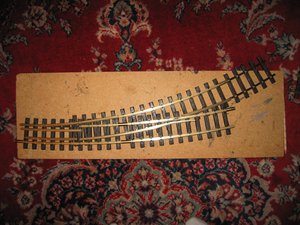

LGB R3 Weiche zu eine Y-Weiche verbiegen
hab eine Weiche mit R=1500mm gebraucht, der Bogen in die andere Richtung dürfte jetzt in etwa 3Meter sein. Folgendes war imho die einfachste Lösung:
- LGB R3 Weiche zerlegen = Kontakte unten aufbohren, Schienen abschrauben
- die Plastik Verbindungen zwischen den Schwellen am abzweigenden Ast mit der Heissluftpistole anschmelzen und auseinander drücken
- Schienen (ver-)biegen
- die eine gerade Schiene die jetzt gebogen wird muss um 3-4mm verlängert werden (ein bissl Lithium-Silber Hartlot und ein kleines Schienenstückel)
- Vernickeln lassen
- Ergebnis siehe Bilder

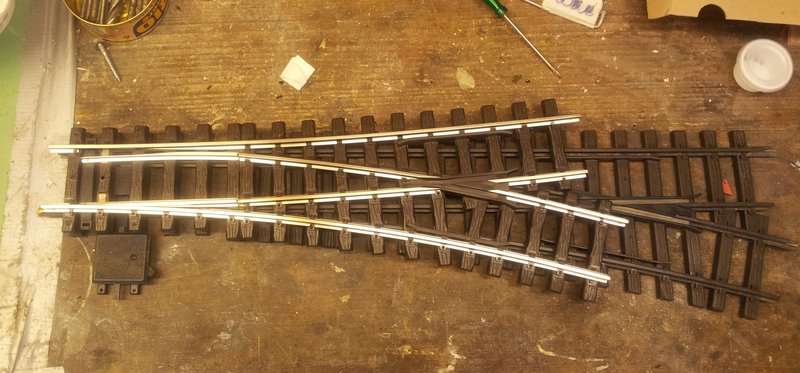

Die Bogenweiche
...entstanden aus einem LGB R5 Bogen und 2 R3 Schienen

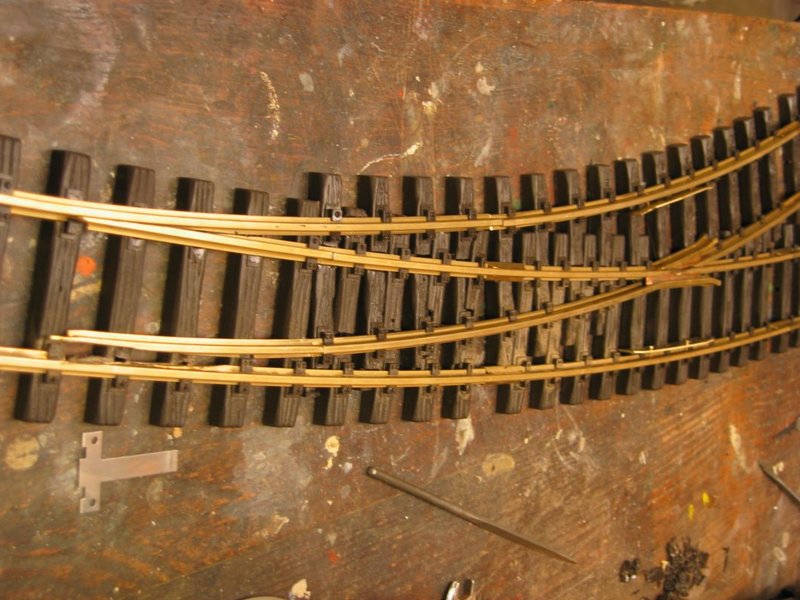

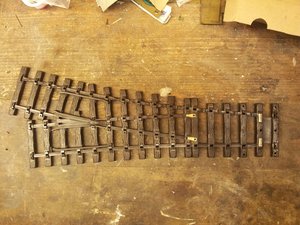

Weiche aus Schwellen und Schienenstühlchen selber bauen
Utensilien für 332 Schienen von Thiel
Isolierung beim Herzstück:
- Plastik Schienenverbinder von LGB (gelb) Thiel (braun)
- zum schrauben: Massoth
dünne Platinen zurecht sägen + Loch bohren. Kupfer wegfräsen. Auf der Innenseite muss entweder eine dünnere Platine genommen werden oder die Platine muss oben angeschrägt werden
 |
 |
 |
 |
 |

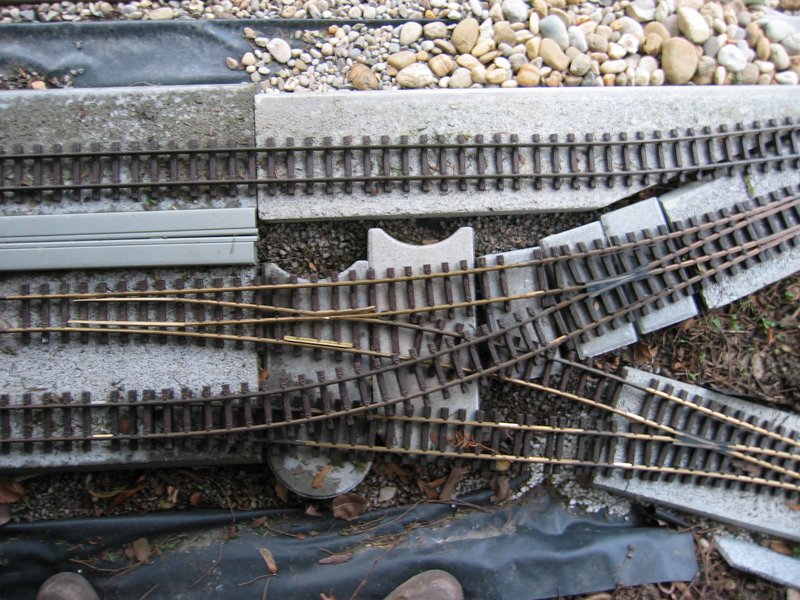

Hosenträger Bahnhofsausfahrt
generell wichtig:
- zuerst nur einen kleinen Punkt löten damit der Winkel eventuell noch korrigiert werden kann!!!
- eventuell mit Lötlampe vorheizen
- Schwellen verkehrt oben auf die Schienen knipsen (als Abstandshalter)

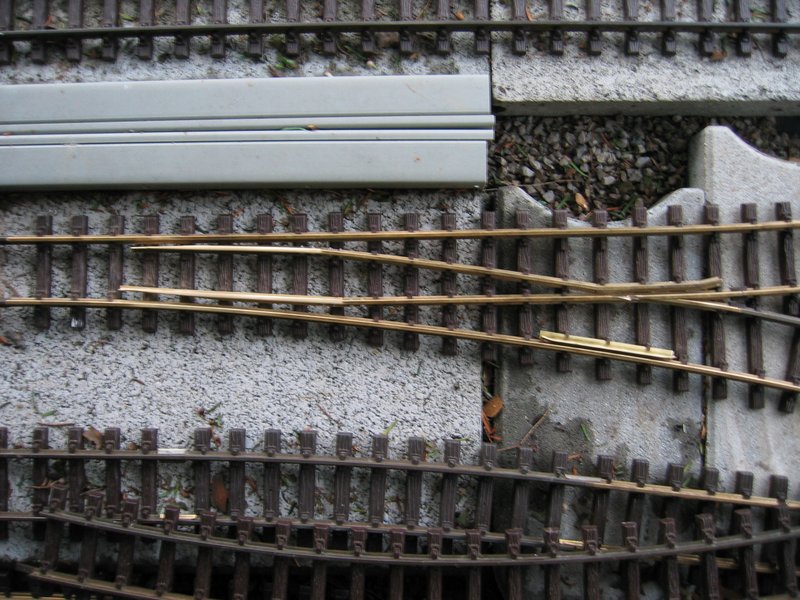

Phase 1: Y Weiche (2010)
entstanden aus Thiel Schienenstühlchen und Schwellen
Herzstück hartgelötet

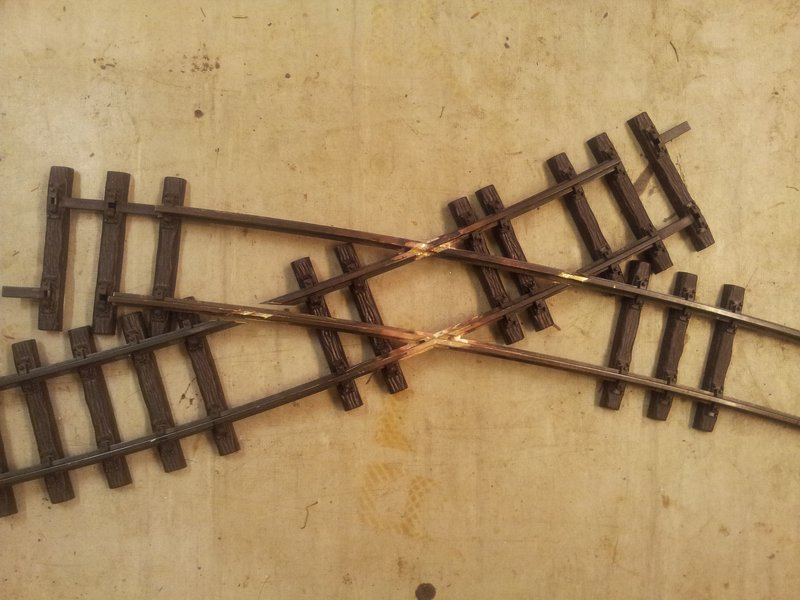

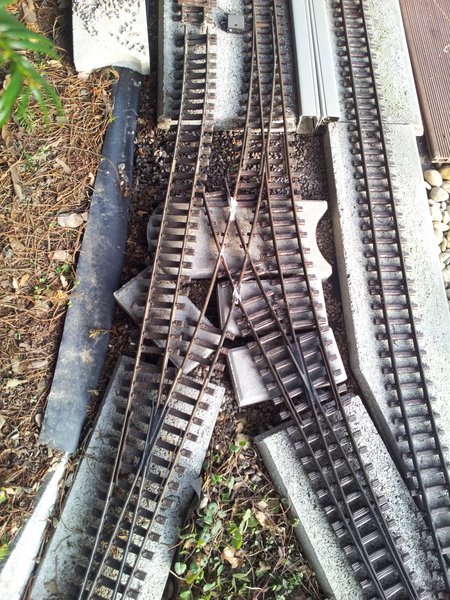

Phase 2: Kreuzung (29.1.2012)
Schienen laut Zeichnung einschneiden, isolierte Herzstücke mit UHU 2 Komponenten Kitt verkleben und abfeilen
