07/25/08

Ge 4/4 III

Die 4. Lok die einen Decoder bekommt

vorhanden ist diese Platine die alles schaltet



eingebaut wird ein zimo MX690S

dank link hab ichs irgendwie geschafft ...

vom 6er Dip Switch alle Schalter auf Off, damit sind die Motoren von der Platine getrennt. Am 8er dip Switch änder ich nix - der dürfte u.a. fürs Schweizer Rücklicht zuständig sein. Pantographen Stecker sind mal abgesteckt - keine ahnung was die Platine im Digitalbetrieb mit den Panto Motoren tut.Über den hellgrauen Stecker rechts unten kann man mit Decoder + und Licht vorne/hinten die Scheinwerfer ansteuern. Ein dicker fetter 33.000µF Elko muss auch noch in der Lok platz finden.



und das Ergebnis:

rot: original LGB Platine

lila: lautsprecher

blau: zimo decoder

grün: Speicher elko

braun: LGB schalter ein/aus



damit die Stecker wieder ihre Buchsen finden:

DCC-Kabelfarben

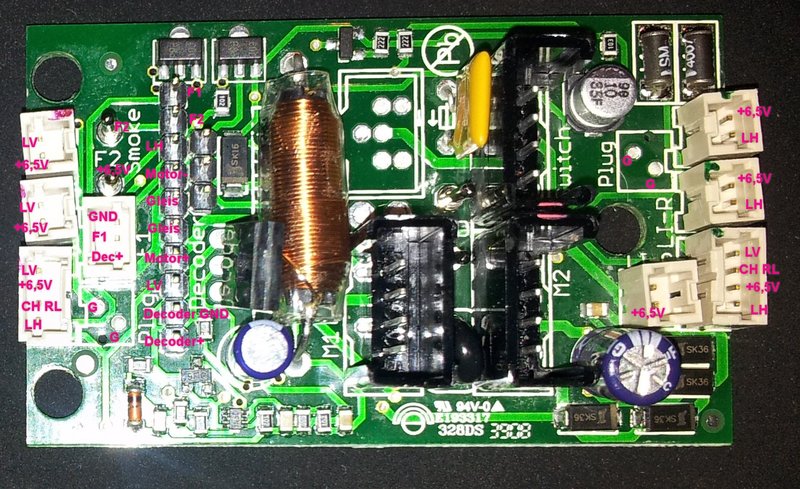

aktuelle Standardplatine (ABe 4/4 33, Ge 2/4, ...)

folgende Anschlüsse sind vorhanden:

  • 2 Motorblock Anschlüsse
  • Decoder
  • F2 2 Stifte (z.b. Licht/Smoke)
  • 2* LV (Licht vorne)
  • 2* LH (Licht hinten)
  • 1* CH RL (Schweizer Rücklicht, leuchtet bei F0v F0r)
  • 2* LV + LH + CH RL
  • 1* F1 (allerdings mit voller Schienenspannung)
  • 2* Gleisanschluss (nicht bestückt)



Pinbelegung Decoderanschluss:

  1. F1
  2. F2
  3. Licht hinten
  4. Motor -
  5. Gleis -
  6. Gleis +
  7. Motor +
  8. Licht vorne
  9. Decoder GND
  10. Decoder +

zusätzlich sind noch 2 Stifte links davon in höhe von Licht hinten (beschriftet mit Smoke)

  1. F2
  2. +6,5V

Stecker F1 in der höhe von Gleis +

  1. Decoder GND
  2. F1
  3. Decoder+









Ge 2/4 213

Adapter Platine für einen MX 690V

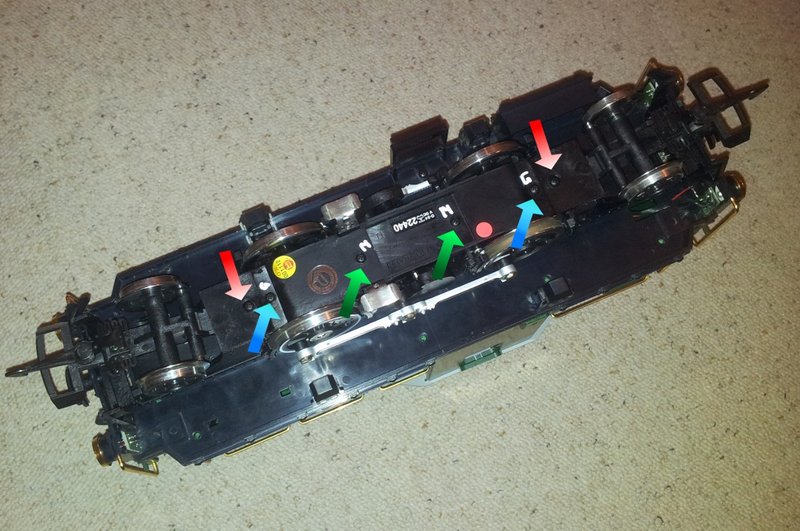

rot: Vorlaufachsen, blau: Gehäuse, grün: Motorblock

Onboard Decoder raus, MX690V rein.

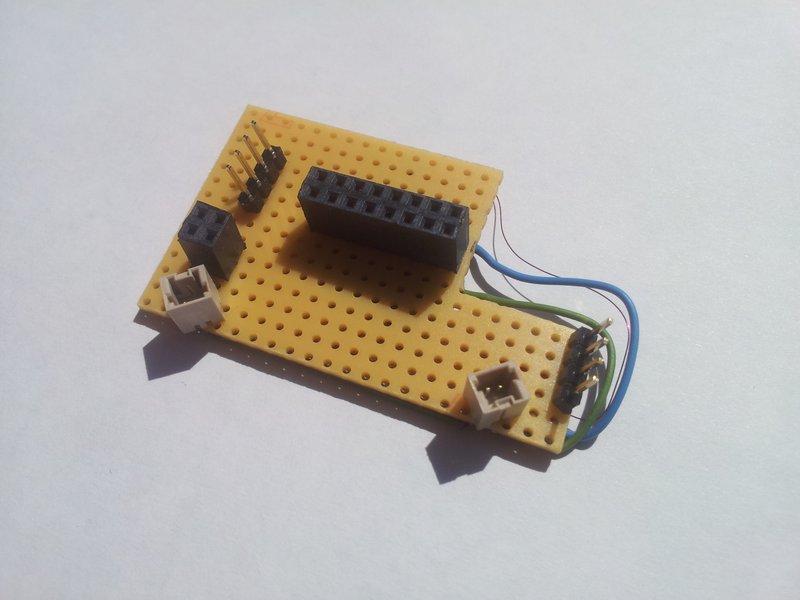

Adapter Platine gebastelt (Vorsicht: darf nicht hoch sein sonst stehts am Deckel an)

Dach Lamperl/Kabel umgebaut

Scheinwerfer Platine (beide Seiten) umgebaut

Verkabelung wie bei Ge 4/4 II (siehe zimo pdf CV # 61 = 6)

33000µF Elko

zusätzlicher Kohle-Schleifer auf der 2. Vorlaufachse

24.6.2012

LGB on board decoder

http://www.reutimann-ch.ch/pdf/onboardgross.pdf



Hint F1: der bekommt die volle Schienenspannung
