Chris  -  Piko Taurus

DB 182.001
Riki und Rudi Chris Michi Doris

24.6.2012



aufschrauben:

6 oder 8 grosse schrauben auf der unterseite, ganz aussen jeweils eine kleine

maxl klemmt beim deckel abheben

fahrerpult geht nur mit gewalt raus

CVs + FAs

FAv licht vorn
FAh licht hinten
FA1 rot vorn
FA2 rot hinten
FA3 Führerhaus vorn
FA4 Führerhaus hinten



CV #5 = 12
#33=25  (FAv, FA2, FA3)
#34= 2+4+32 (FAh, FA1, FA4)

#129=60 führerhaus licht aus wenn fahrstufe != 0
#130=60

Abblendlicht

#155=0 (F6 war ursprünglich langsam fahren => F6 frei)

#60=120 (dimmen 2/3)

#114=255 (kein FA dimmen)

#119=3+128 (FAv, FAh dimmen wenn F6 aus, rest nicht)

Rücklichter aus:

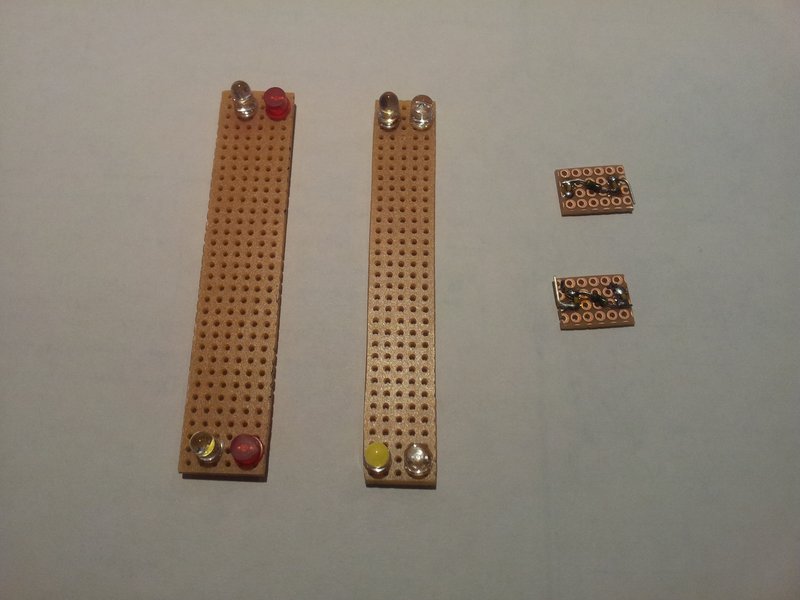

Scheinwerfer Platine lins, Führerstands Beleuchtung rechts
Führerstand mir Mr. Piko

Elektronik

10V Ausgang vom Decoder

pro Seite:

  • führerstand: 4 leds paralell als "display beleuchtung"
    paralell mit dem Stirn Scheinwerger (LED)
  • 2 weisse leds in serie zur führerstandesbeleuchtung
  • 2 Scheinwerfer LEDs in Serie

Lautsprecher aus einem alten PC
