Heidi G 3/4 aufschrauben
2012.07.21
Vorsicht: das Plastik von der Heidi ist recht schnell beleidigt, da gibts andere die deutlich mehr aushalten ...
1. pfeiferl am Führerstandsdach rausziehen
2. Rauchkammer abmontieren (z.b. zwecks Wartung des rauchgenerators):
Dampf Dom öffnen, Schraube (kurz) raus schrauben, unter der Rauchkammer ist noch ein Schrauben von unten hinauf, der gehört auch raus, dann kann die Rauchkammer nach vorne abgezogen werden. (vorsicht beim zusammenbaun: Rauchkammer steht eventuell auf dem Schauben dings links oder rechts drauf)
Rauchfang fixiert den Dampfgenerator
3. entsprechend Foto /Unterseite aufschrauben
zuerst die Zylinder abschrauben, wenn die Stangen möglichst weit draussen sind können sie vorsichtig rausgezogen werden. wenn die weg sind kann man die Schrauben die vom Gestänge verdeckt werden rausschrauben ohne das Gestänge zu beschädigen.
http://www.beathis.ch/lgb/20271/20271.html
unterseite: grosse schrauben rausschrauben (eine ist unter einem druckbehälter versteckt, 2 sind nicht gut zugänglicht beim gestänge, wird das gestänge verbogen geht die silberne farbe runter!
zwischen den Zylindern sind 2 kurze schrauben welche die Vorlaufachse fixieren, die können drinnen bleiben
4. Gehäuse auf die richtige Seite legen (nicht auf die Wasserhäne drauf)
Vorlaufachse mit Stromabnehmner
Kohleschleifer in Plastik Rördl mit 5mm Innendurchmesser:
Abstandshalter reintun (Stück Plastik z.b. von einem Kupplungshaken-Rohling)
in der Mitte durchbohren
Löcher fürs Kabel reinbohren
Kohleschleifer rein, anlöten
mit einem Lackstift oder Permanent Marker schwarz anmalen
mit einem Schrauben am Drehgestell anschrauben: aufpassen dass der neue schleifer nicht am Gehäuse schleift!
Rauchgenerator
grosser Aristocraft Dampfgen:
Vorsicht beim montieren, wenn der zu hoch ist kann der Rauchfang nichtmehr reingesteckt werden.
intelligenter den Dampfgenerator anzuschleifen!
Decoder Einstellungen:
Rauchgenerator(FA4) + Kesselfeuer(FA1)
#137 60
#138 90
#139 120
#130 = FA4 => 72=Rauchgen dampflok
#35 = F1 = (FA1|FA4) = 36
#355 = 40 (damit im stillstand auch gedampft wird, ist aber recht laut)
#353 =
R hängt an FA4 - 10V Niederspannungsausgang
Motor (Ventilator) hängt an Ventilatorausgang - Masse
Zimo Decoder Bug: V30.27 Ventilator spinnt in Zusammenhang mit Eingangsmapping (eventuell + CV61=6)
CV61=6 hat den nachteil dass F4-F7 nicht geändert werden kann. Diese Tasten verwenden wir nur für sounds d.h. wegmappen:
(genau: intern F4 und F5 wird mit taste F28 angesprochen)
F4 intern mappen auf F12: #404 = 12
F5 intern mappen auf F28: #405 = 28
Rauchgen mit F2
 |
Kesselfeuer
Platine Kesselfeuer hat anscheinend einen primitiv-Spannungsregler oben
Pin belegung 3x Stecker F1: www.reutimann-ch.ch/pdf/onboardgross.pdf
plus pol ist in der Mitte!
 |
Sound
CVs:
#265 (Loksound typ) auf 5 oder 6
#266: Lautstärke

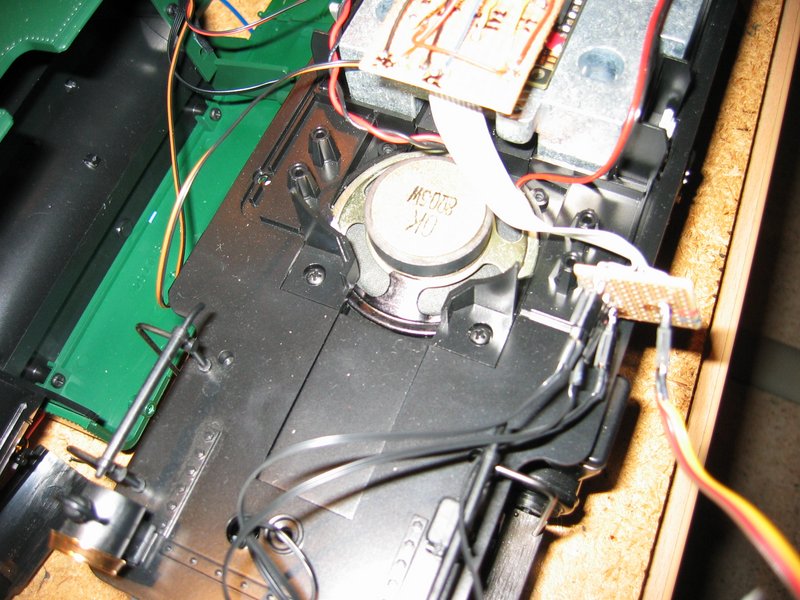

bissl eng sind die Platzverhältnisse für den Lautsprecher - wenn man den Deckel oberhalb der Zylinder findet und man nicht davor zurückscheut den Deckel zu zersägen ist dort Platz.
was jetzt noch fehlt ist eine Abdeckung für den Abstand unter dem Kessel
 |
Elektronik
Decoder Zimo MX695LV

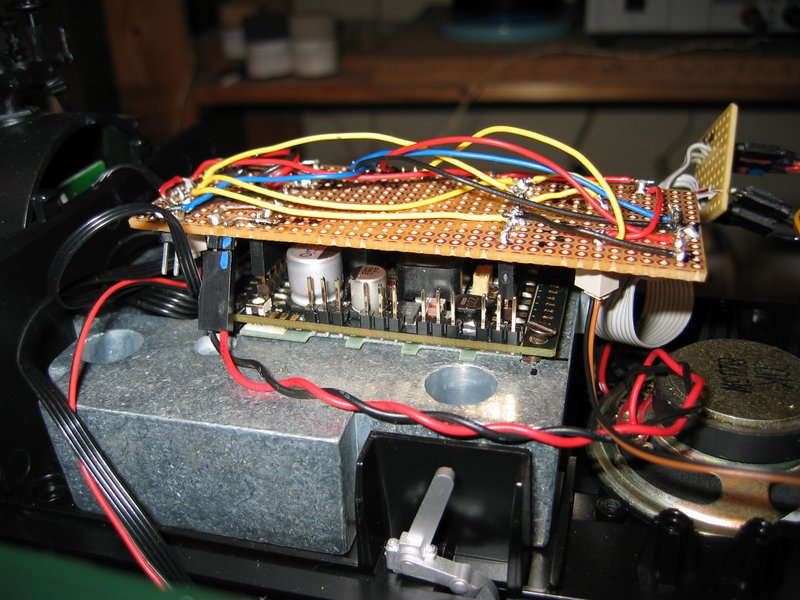

alle Kabel enden bei einem Stecker, dafür gibts eine grosse Adapter Platine die auf dem Decoder steckt, eine kleine Platine macht die Stecker für die Anschlüsse vorne besser erreichbar
 |

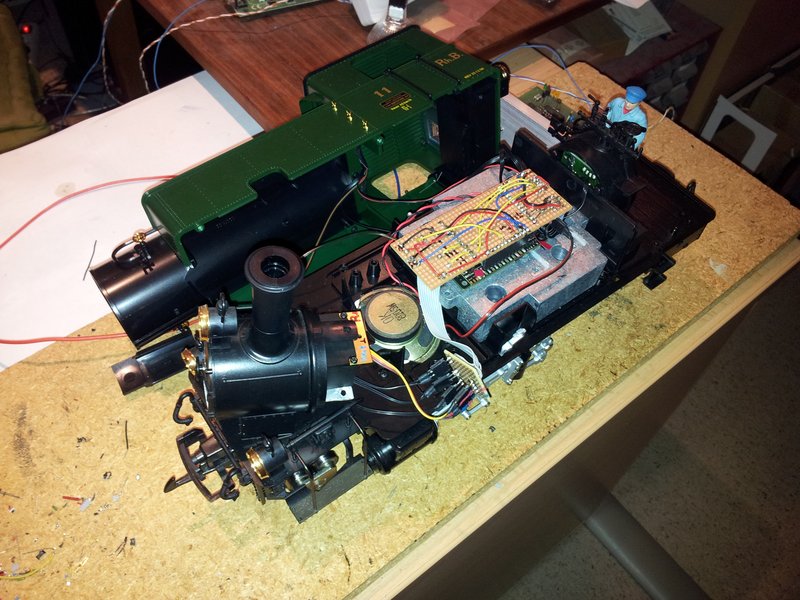

Ergebnis
zimo MX695LV
Beleuchtung:
angeschlossen entsprechend CV61=6 Mapping Vorschlag
Führerstandsbeleuchtung an FA8
muss bei FA1-FA8 angeschlossen werden da die restlichen höheren FAs keine spezial Funktionen a la aus wenn in bewegung.
#160
F12 intern über F0 ansteuern CV412 = 29 (@zimo: bissl blöd gewählt)
#46 = 8 (F12 steuert FA8 an)
Max Geschwindigkeit
# 57 = 140 (=14V, die elkos ham eh nicht mehr als 17V)
# 5 = 1 (max geschwindigkeit = int fahrstufe 255)
# 6 = 126 (mittengeschwindigkeit genau die hälfte)

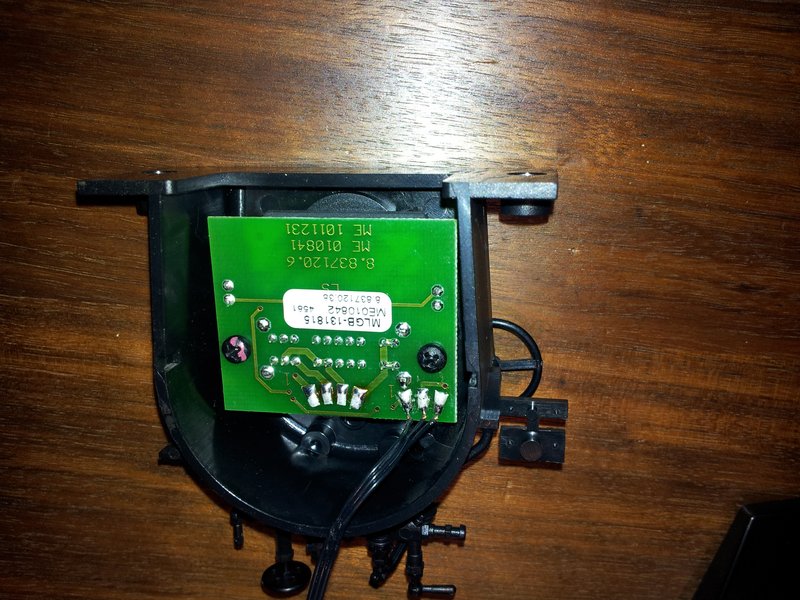

Aristocraft Rauchgenerator mit Elektronik auf der Platine

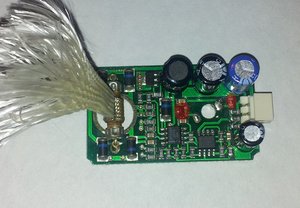

Hat man einen älteren Zimo Decoder ohne Heizausgang kann man die 2 eingezeichneten Bauteile auch entfernen, die an den Ventilator Ausgang anhängen und das Heizelement über den Schaltregler auf der Platine rennen lassen.
