Automatische Umschaltung Schlusslicht/Scheinwerfer
Warum?
weils mühsam ist mit der Hand einen Schalter umzulegen und es einfacher geht.
Die Elektronik
 |
 |
 |

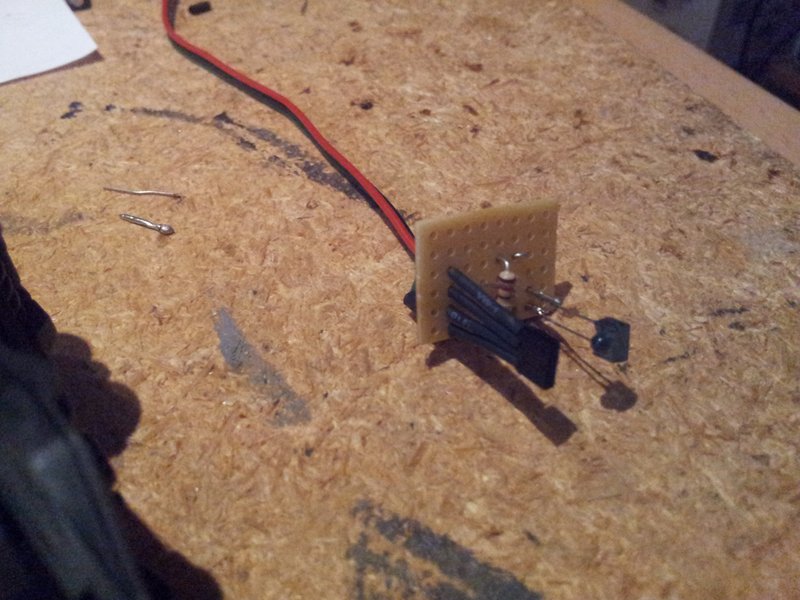

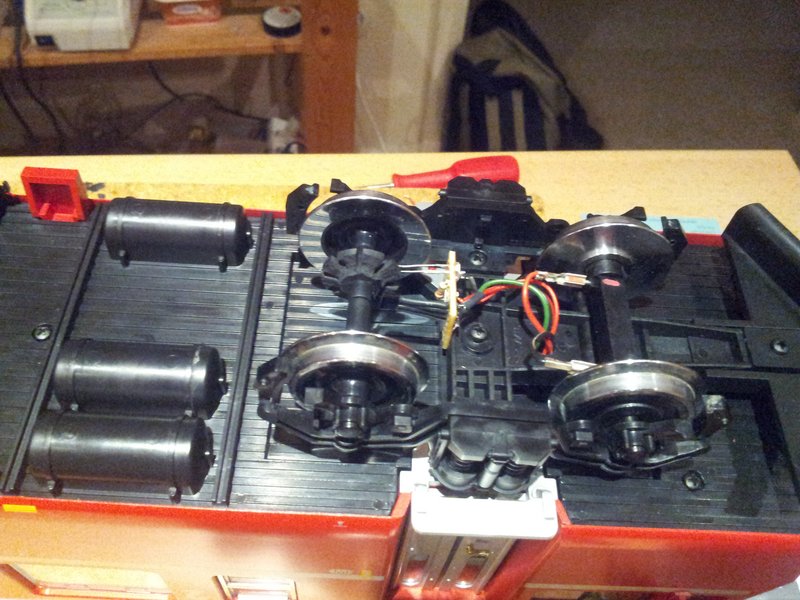

auf einer Achse wurde ein Mausrad ähnlicher Fächer und eine Lichtschranke montiert. Der Empfänger IC hat einen fix fertigen Richtungs-Ausgang welcher mit über 2 Transistoren mit den LEDs der Scheinwerfer bzw der Rücklichter verbunden sind.

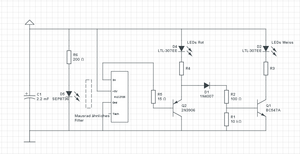

https://www.circuitlab.com/circuit/bt58sb/richtungsdetektor/
Beschreibung:
Dir Ausgang geht auf 0, steuert den PNP Transistor, rote LEDs leuchten, NPN Transistor sperrt.
Dir Ausgang geht auf 1, PNP Transistor sperrt, Basis vom NPN Transistor ist auf +, Transistor leitet, weisse LEDs leuchten.
Der Lichtschranken IC (HLC2705) hat ein Flip Flop eingebaut, merkt sich daher die letzte Richtung.
