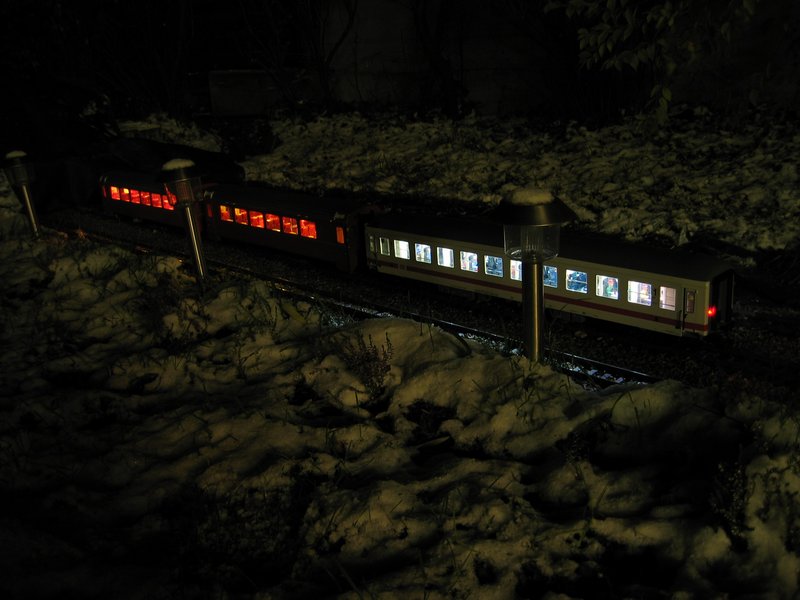

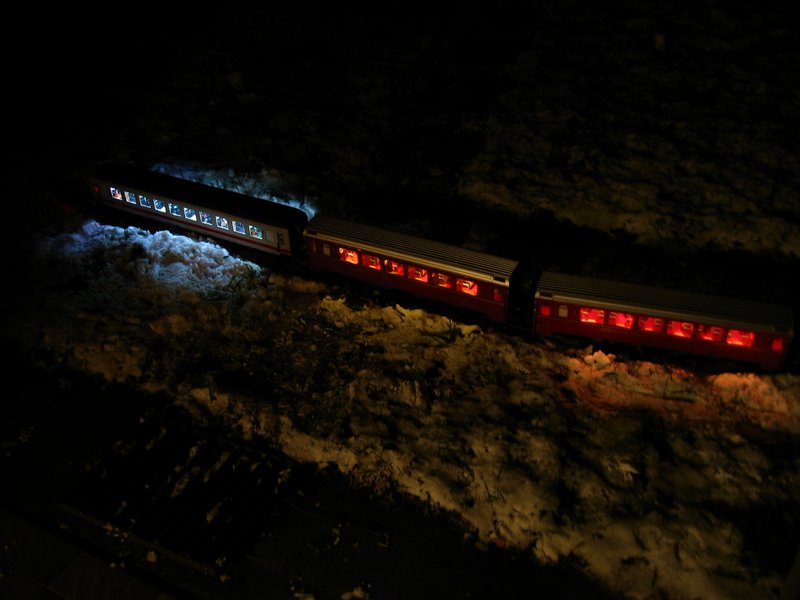

zum Vergleich...
Bimz mit 10 weissen leds (100mA)
EW IV (neu) original 4 warmeisse leds (45mA)
EW IV original 4 glühbirnchen (245 mA, jeweils @ 15V)

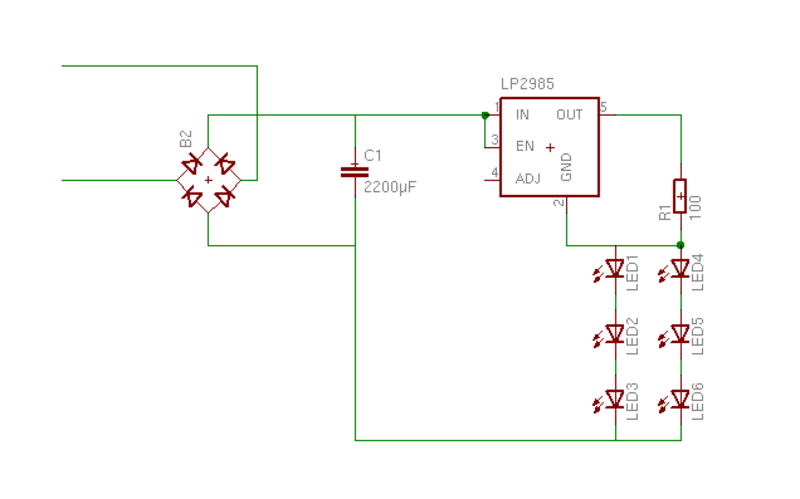

Beleuchtung mit Stromquelle
IOUT = 15mA, das ist hell genug
Spannungsregler: 1,5V LDO - Typ, 16V Uin max -- mit 3 LEDs in Serie darf die Eingangsspannung somit nicht über 16+9V+1,5V steigen
alt: rscomponents #536-0701P LP2985IM5-1,5
alt: rscomponents #761-6551 LP2992IM5-1,5
neu: rs-components #165-3197 LDL1117S12R
Gleichrichter: #269-300
warmweisse smd LEDs
2200µF Elko - reicht bei Uin von 15V die LEDs für 0.47s mit 15mA zu versorgen (bei ΔU von 3,2V am elko)

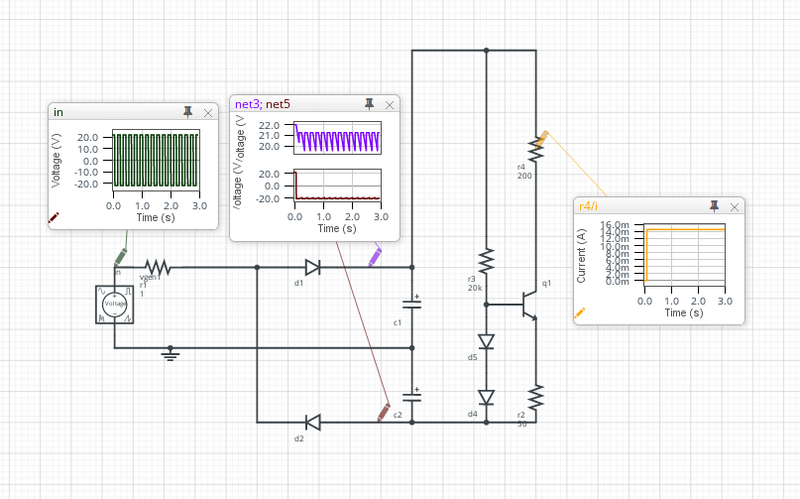

stromquelle mit spannungs verdoppler
www.systemvision.com/design/constant-current-circuit-dcc-model-railway
Kiss Mitteleinstiegswagen

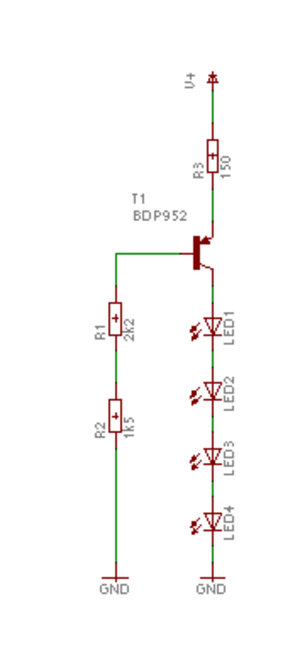

original Schaltung: kein Sinn erkennbar ...
weitere tuning Ideen:
http://modellbahnen.cadosch.org/jos/forum/4-gartenbahn/3893-wagenenden-mitteleinstiegswagen
R ausgetauscht gegen 33Ohm
2 zusätzliche dioden von '+' zur Basis vom Transistor

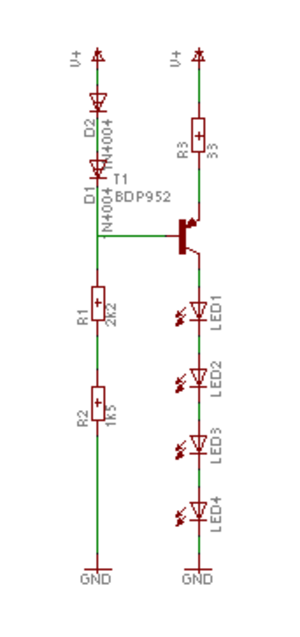

... schaut dann in etwa so aus:
