Chris  -  Beleuchtung 2 achsige Personenwagen

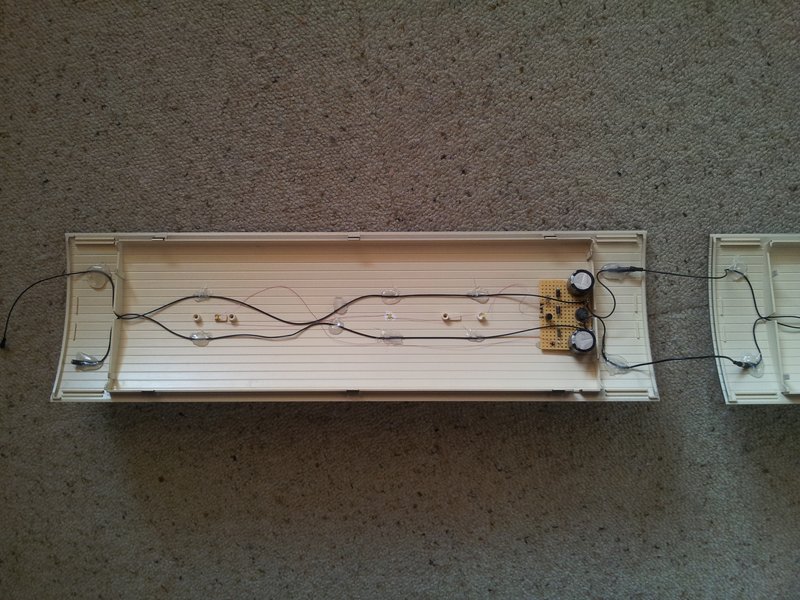

3* warm weisse smd Leds (1206) mit Superkleber an die Decke gepickt. Vorsicht: irgendwas drunter tun da sonst die Leds durchs Dach leuchten und  von aussen eine heller Punkt sichtbar ist. Wenn die Leds noch immer zu bläulich sein sollten: mit einem orangen Marker ein wenig bemalen.

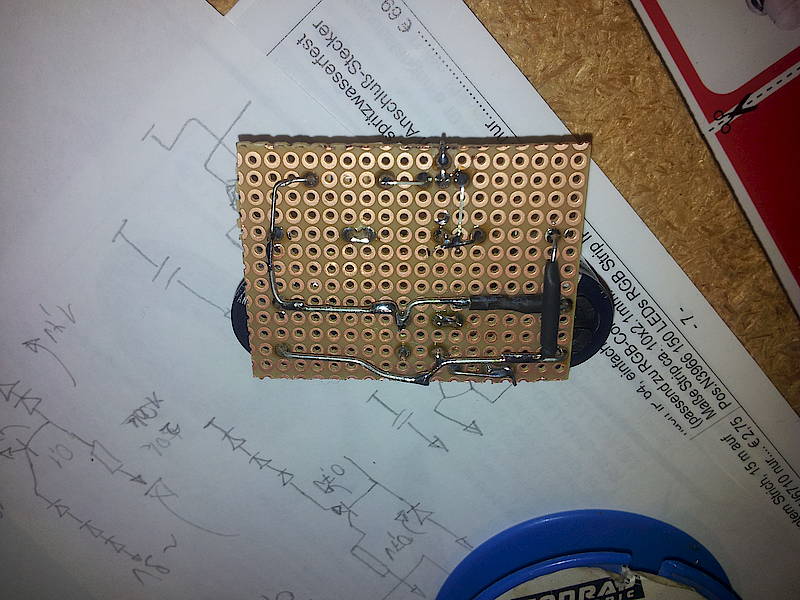

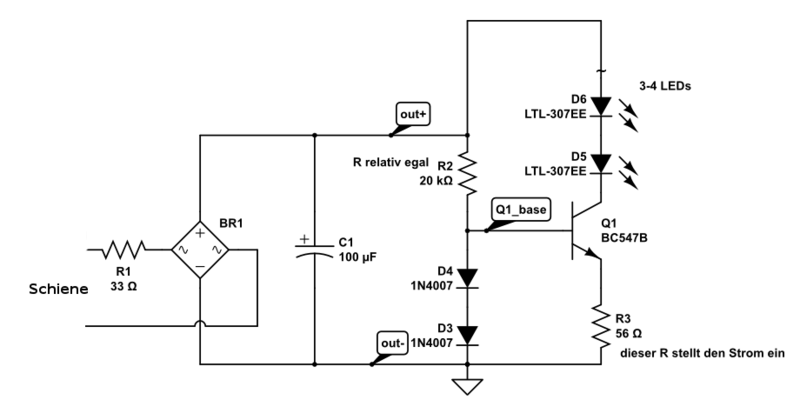

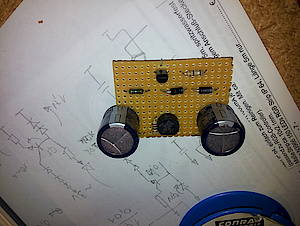

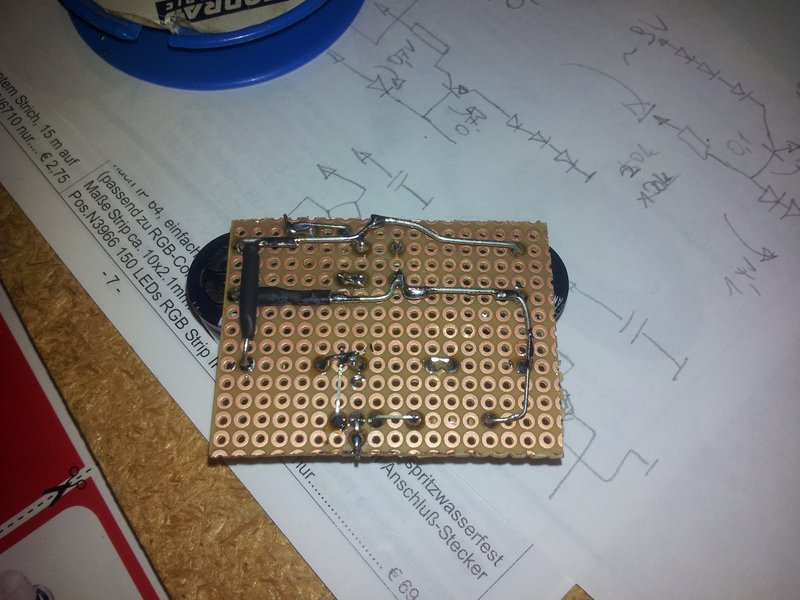

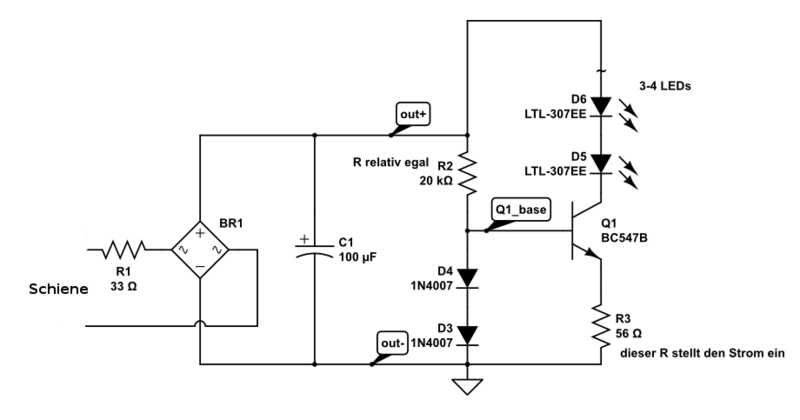

Schaltung + Simulation: https://www.circuitlab.com/circuit/z63zhd/stromquelle/

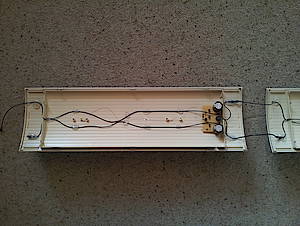

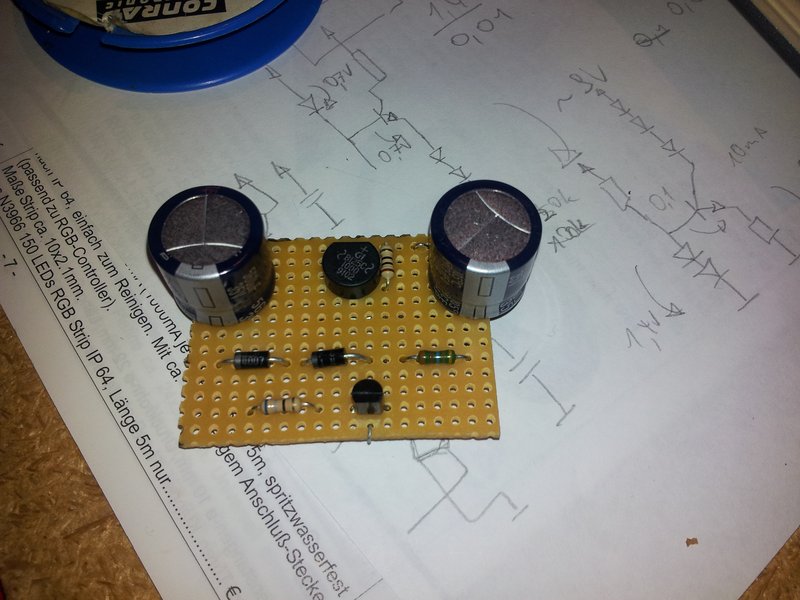

je gösser die Elkos, desto länger leuchten die Leds wenn die Stromversorgung unterbrochen ist, 1000µF reichen bei 7mA für 2 Sekunden.

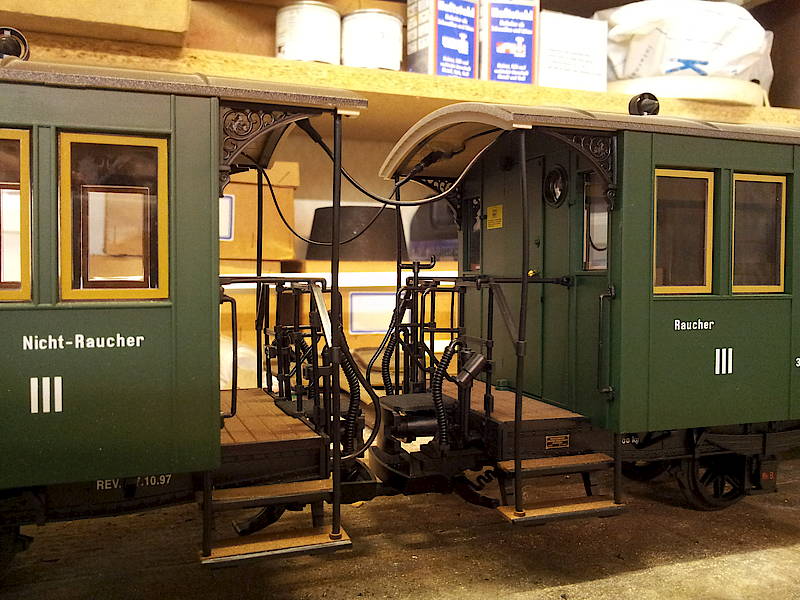

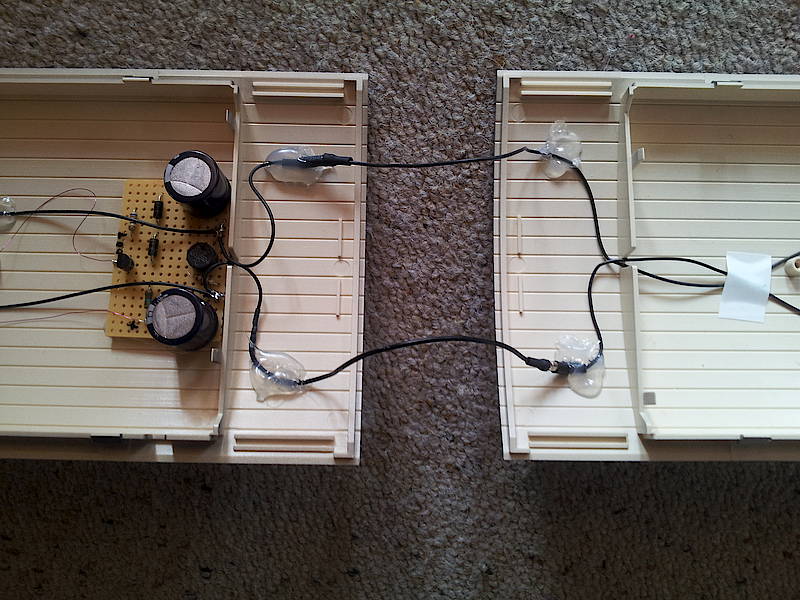

Prinzipiell funktioniert die Stromversorgung über Achsen mit Stromabnehmern, allerdings hab ich diesmal noch "Magnetsteckdosen" von Fertig Modellbahnen verwendet.

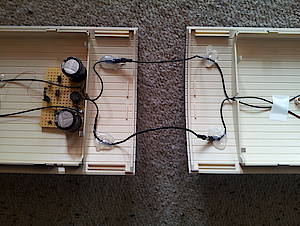

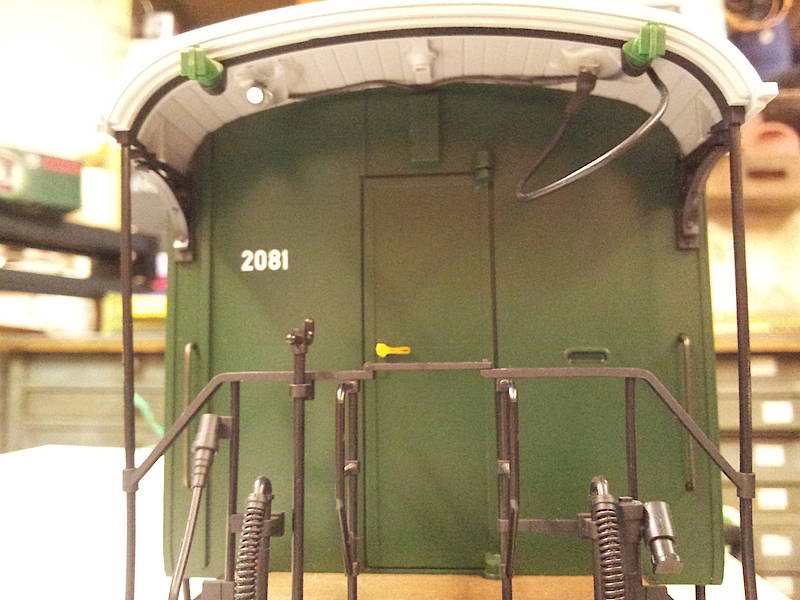

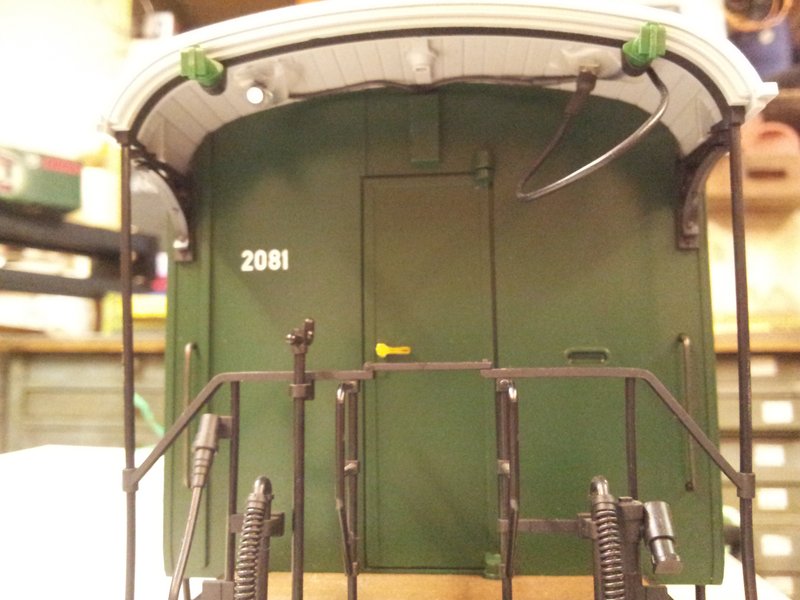

Damit muss ich nicht bei jedem Waggon neue Achsen einbauen und hab bei 2 Wagen mit Stromabnehmern 4 Achsen mit Stromabnahme zusammen gehängt. Was mir an den fertigen Magneten + Kabel nicht gefallen hat war dass man extra Teile dafür rumliegen hat, daher ist bei mir das Kabel auf einer Seite fix montiert. Die Kabel hab ich mit Heisskleber am Dach der Wagen montiert. Dazu gekommen ist noch ein Magnet damit das Kabel am Zugende eine "Park Position" hat.

Mit den Magnetsteckdosen kann man recht leicht einen Kurzen produzieren. Damit für diesen Fall nix abraucht ist auf der Wagenunterseite zwischen den Stromabnehmern und der Elektronik eine Polyswitch Sicherung eingebaut.
