Die Magnetsteckdose

So habs ich gemacht:

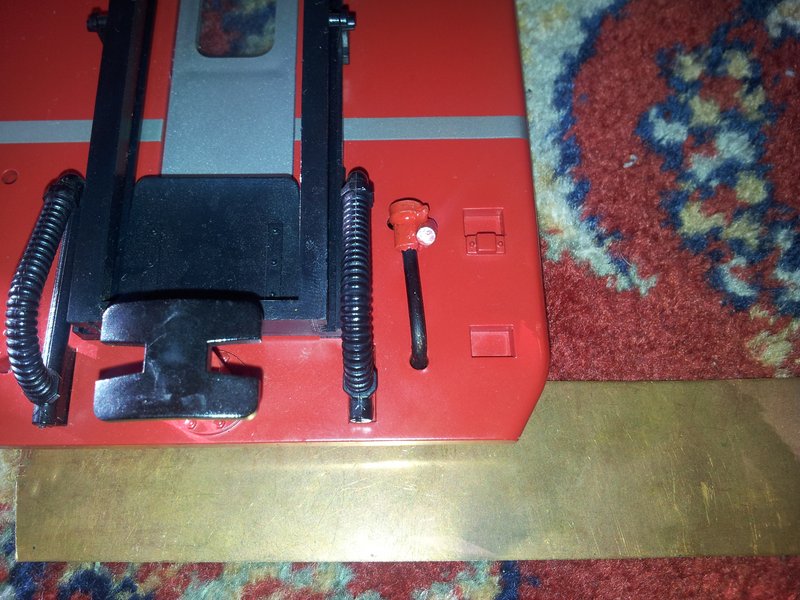

jeder Waggon hat einen montierten Magneten und ein Kabel mit Magnet am Ende. Damit das Kabel nicht zufällig den fix montierten Magneten erwischt ist ein weiter, nicht verkabelter Magnet als 'Ruheposition' für den Kabel-Magneten am Waggon angeklebt.

Magnete

Die Neodym Magnete mögen höhere Temperaturen überhaupt ned. Es gibt allerdings unterschiedliche Typen. SH haltet z.b. bis 150° aus.

-> möglichst kurz löten

-> ein Lot nehmen was schon bei 120° flüssig wird. (war bei mir nicht notwendig)

-> den Magneten auf einen grossen Eisenblock haften lassen, mit Wasser kühlen.

-> umbedingt mit einem Zangerl halten. wenn der Magnet am Lötkolben picken bleibt issa hin.

-> Lötkolben nicht auf 400° einstellen ;-)

Die 42SH sind so stark dass es recht wurscht ist wenn sie 50% der magnetischen Kraft verlieren.



Tabelle mit den Typen:

www.earthmag.de/dauermagnete/dauermagnete_neodym-ndfeb



Neodym Magnet Ø3x6 mm NdFeB N42SH | 380 g !

www.earthmag.de/neodym-magnete-3-6-mm-n42sh



Neodym Magnet Ø3x3 mm NdFeB N52 | 540 g !

www.earthmag.de/neodym-magnete-3-3-mm-n52



Neodym Magnet Ø4x1 mm NdFeB N52 | 400 g !

http://www.earthmag.de/neodym-magnete-4-1-mm-n52





Lot:

es gibt Lote die schon bei 65° flüssig werden. (Woodsches Metall) Das blöde daran ist dass da Cadmium drinnen ist. => immer brav Hände waschen, Lötstelle mit Schrumpfschlauch abdecken.

Roses Metall



v 2.0

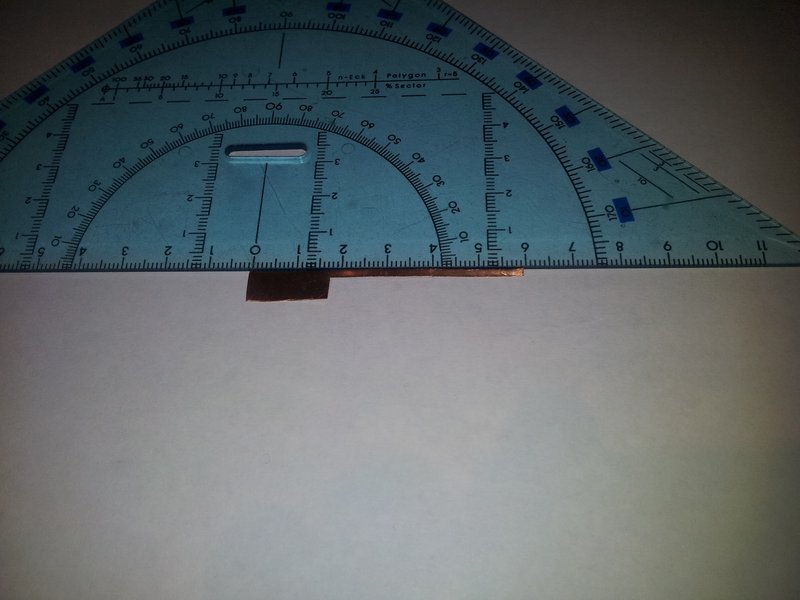

Kupferblech ungefähr in diesen Abmessungen ausschneiden.

über den Draht drüber rollen, ca 1cm über lassen

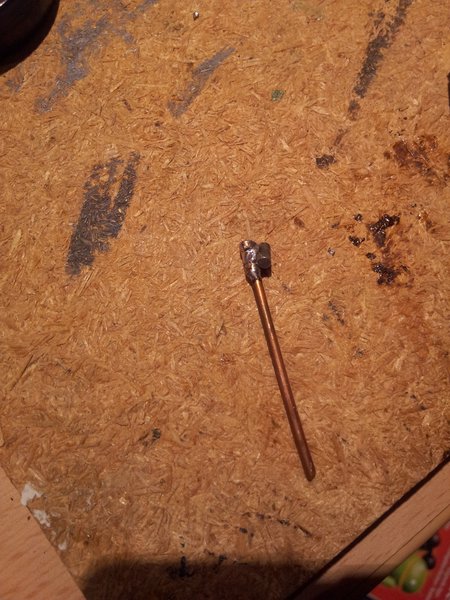

ordentlich verlöten

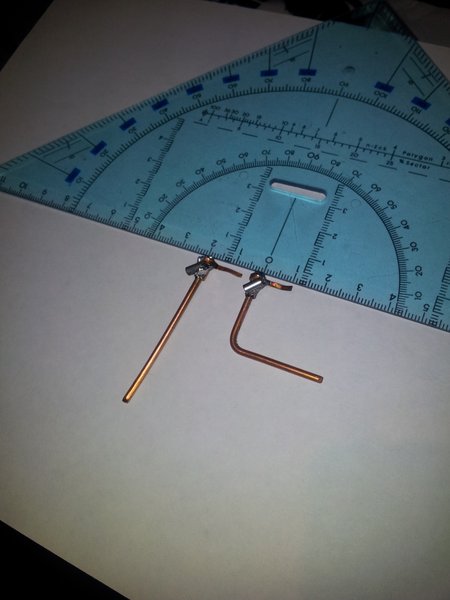

den Magneten auf ein dickes Eisenteil (z.b. Zangl) drauf, unten ein paar Wassertropfen, oben Lötwasser. mit einem 2. feinen Zangerl den Magneten halten und bei 240° (möglichst wenig) verzinnen.

die Kuperhalterung erhitzen und den Magneten drauflöten (je schneller das geht desto weniger Magnetisierung verliert der Magnet dabei)

v 2.1 [vereinfacht]

Utensilien:



  • kleiner Magnet 3mm Durchmesser, 3mm hoch. wird an einem Kabel angelötet
  • grosser Magnet 3mm Durchmesser, 6mm hoch. wird für die unten beschriebene Steckdose verwendet.
  • noch ein 3mm x 3mm ( oder 4mm * 2mm rund) Magnet wird am Gehäuse mit Heisskleber montiert, dient dann als Kabelhalterung.
  • Schwazes Kabel
  • Kupferdraht 2mm, 6cm lang aus einem normalen Installationskabel z.B
  • roter Schrumpfschlauch 3-4mm (z.b. rs-components pollin aliexpress "4:1 with glue")
  • Platinen Plättchen, einseitiges durchgehendes Kupfer 8x6 mm





Diese Variante geht schneller, schaut auch noch gut genug aus und es is weniger rumgefummel mit dem Magneten.

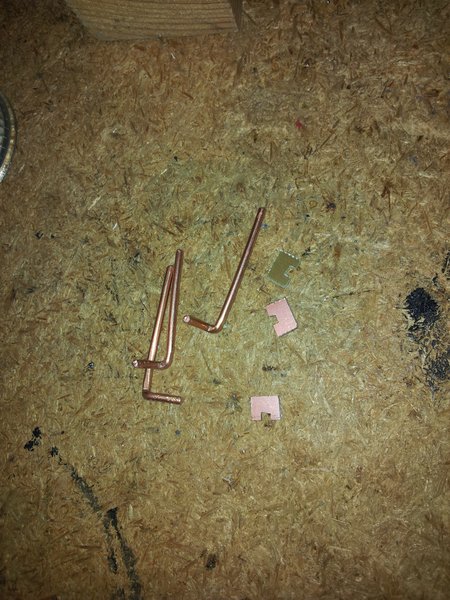

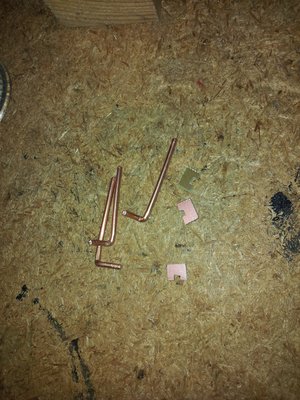

Platinenplättchen:

auf einer Seite einsägen / schleifen, da kommt der Kupferdraht rein. (2mm tief, bei 2-5mm)

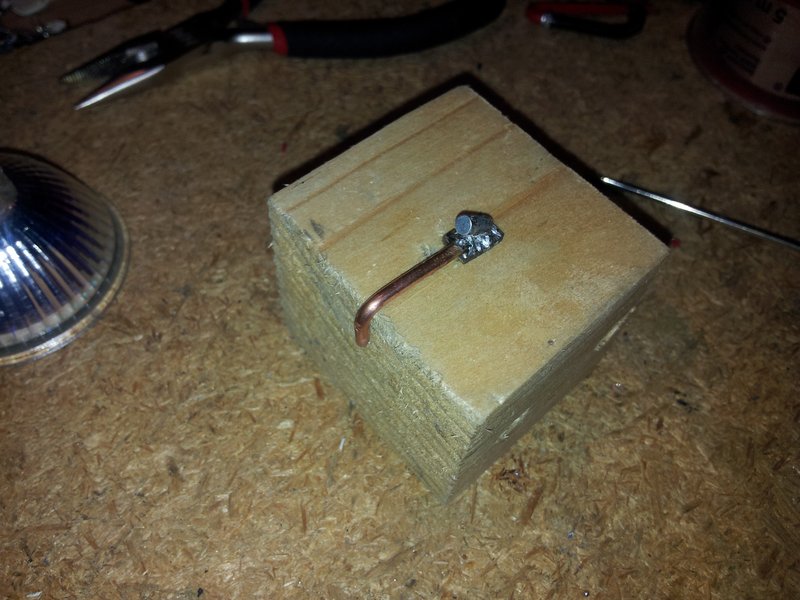

2mm Kupferdraht entsprechend biegen + drauflöten. Das ganze geht massiv einfacher wenn man den Draht entsprechend dem Bild in ein Stück Holz steckt (fixiert)

3mm durchmesser, 6mm lang Magnet mit richtiger Polung auf Zange drauf, unten Wasser(!). oben Lötwasser, lötkolben auf 240° verzinnen.



Sieche auch Bilder bei www.ferbar.at/chris/gartenbahn/waggons/waggon-beleuchtung/newquida-gruene-personenwagen/
