Chris  -  Alarmanlage mit AVR net io


Riki und Rudi Chris Michi Doris

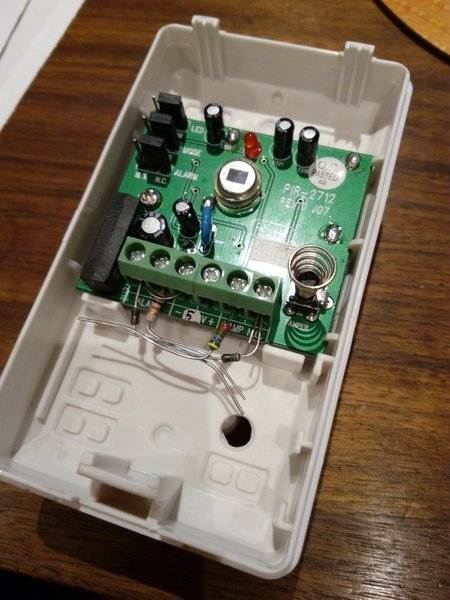

Bewegungsmelder

von links nach rechts:

R1 10k (hier zusätzlich noch eine Verbindung zu GND
R2 1k
R3 4,7k
R4 47k (hier hängt dann der ADC1 vom AVR net io)



am AVR: 10k R zwischen ADC1 und +5V

Fensterkontakt

(Reedkontakt + 1k ) | 10k R

beim Arduino 10k pull-up auf +5V

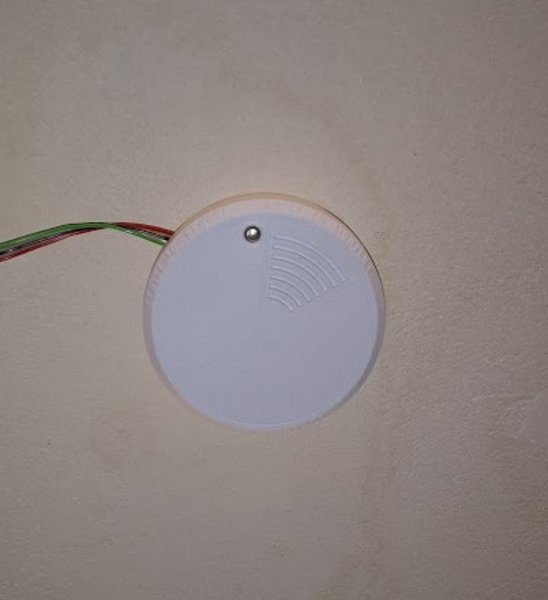

Hofer Rauchmelder an einem MC

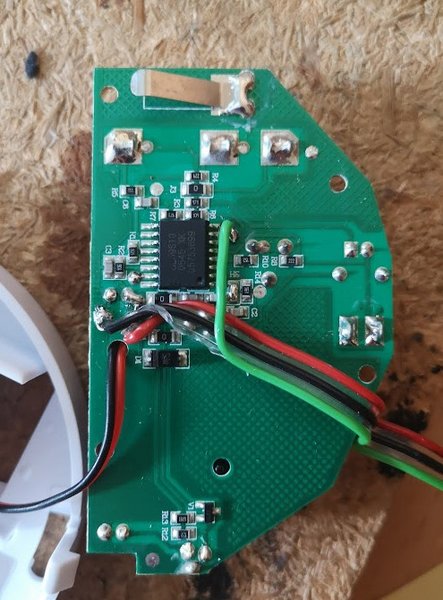

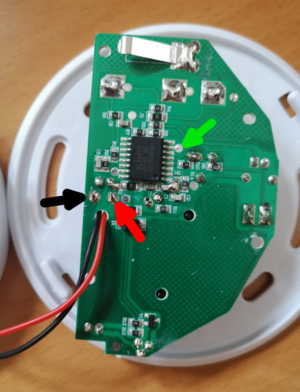

Die BL59S10 haben einen Com-Pin. Dieser wird bei _Alarm_ auf + gezogen. Es können aber auch mehrere Rauchmelder miteinander verbunden werden. Es lösen dann auch die anderen aus. Somit kann man den Com-Pin an einen IO Eingang hängen und durch PullUp=ein einen Alarm auslösen

Das Blöde ist dass die mit 9V rennen (mindestens 6V) => man braucht für ein 5V Netzteil einen StepUp Wandler (z.B.: ) und beim MC eine billige Diode Richtung + und einen R
